產品描述
功能特點
■屏幕: LED/LCD
■小尺寸，全功能
■諧波，需量分析
■適用于抽屜柜
■人體紅外感應技術
■外形尺寸: 72×72mm
■開孔尺寸: 68×68mm
■測量三相電流，三相電壓/線電壓，三相有功/無功/視在功率，功率因數，有功/無功電度，頻率等
■支持高達63次諧波分析
■電流/功率需量分析
■2路開關量輸入，2路通用通道可配置為繼電器輸出/脈沖輸出/4~20mA模擬量輸出
■支持漏電檢測
■MODBUS-RTU@RS485通訊
■支持DL/T645@RS485;
■面板式安裝，卡扣滑塊固定，免螺絲安裝
性能指標
■執行標準: GB/T17215-2008, GB/T22264-2008;
■精度等級:電壓、電流0.2級，功率0.5級，有功電度1級，功率因數0.5%,頻率0.01 Hz;
■工作電源: 85~ -265VAC/DC,整機功耗<0.5W;
■開關量輸入: 4kV光電隔離，內置24VDC電源，干接點輸入;
■繼電器輸出:固態繼電器輸出,最大負載電流AC250V/3A @ 50Hz(如需機械式繼電器輸出，請在訂貨時說明)
■模擬量輸出: 4~20mA，最大負載6509，精度0.2%.可軟件配置關聯電參數;
■脈沖輸出:關聯有功/無功電度，可設置1~6000Puls/kWh或者kvarh，可設置脈沖寬度10~1000ms;
■輸入范圍:電流AC0~5A，電壓AC0~660V,頻率45~65Hz;
■諧波分析: 63次分量，及THD, THFF,CF, KF等;
■需量分析:電流/功率需量實時值、最大值及預測值;
■數據保存:所有系統參數和電度數據在失電狀態下可保存20年;
■通訊端口: MODBUS-RTU@RS485.波特率支持1200~38400bps;
■快速脈沖群抗擾度: IEC61000-4-4, Level 4;
■浪涌抗擾度: IEC61000-4-5, Level 3;
■靜電抗擾度: IEC61000-4-2， Level 4;
■環境:工作溫度-20~70°C，存儲溫度-40~ -85°C，濕度5%~95%無凝露。

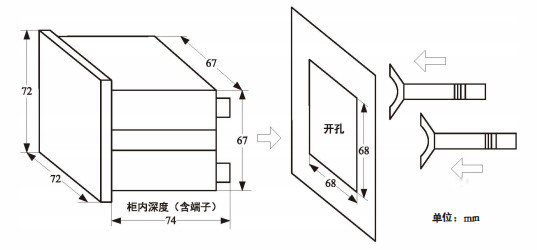

安裝尺寸
型號定義
①基本功能
RJ502:三相電流
RJ503:三相電壓
RJ504:三相電流、電壓
RJ506:三相電流、電壓、電度
RJ508:三相電流、電壓、電度、功率、頻率、功率因數
RJ509:三相電流、電壓、電度、功率、頻率、功率因數、總諧波、63次分次諧波、需量、分時電度
RJ502L:三相電流(經濟型)
RJ512L:單相電流
②輔助功能
M : MODBUS-RTU@RS485;
T : DL/T645@RS485; .
K2:最多2路開關量輸入
S2/R1/L1/P2/A1:最多2路通用通道，可配置為可控硅開關量輸出/繼電器開關量輸出(最多1路)/漏電輸入/脈沖輸出/模擬量輸出被測電流電壓等級可選;
端子定義
上排端子
| 輔助電源 | 開關量輸入 | 通用通道 | 通訊 | ||||||||
| FG | L | N | DI1 | DI2 | COM | O11 | O12 | O21 | O22 | A+ | B- |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
下排端子
| 電壓測量輸入 | 電流測量輸入 | ||||||||
| V1 | V2 | V3 | VN | I11 | I12 | I21 | I22 | I31 | I32 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 電壓測量輸入 | 電流測量輸入 | ||||||||
| N | L | A+ | B- | I11 | I12 | I21 | I22 | I31 | I32 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
