產品描述
功能特點
■外形尺寸: 96X96mm
■開孔尺寸: 85X85mm
實時測量：
電流、電壓、有功功率、無功功率、視在功率、分相功率、功率因數、頻率，此外還提供負荷性質、負荷百分比、功率四象限顯示等信息。
電能和分時電能：
提供 高精度的雙向計量， 有功電能和無功電能分別提供負載輸入、發電輸出、絕對值電能、凈電能總共8個分量;分時電能提供6個時區，每個時區12個時段，4種費率的靈活配置。
需量和最大需量：
用電需量就是在考核期(一般是上個抄表日到這個抄表日)內，本變壓器所帶負荷，曾發生過的最大有功功率值;是通過集成在電能表上的最大需量記錄器記錄下來的，是實際發生值; RJ800提供電流和功率的實時需量及 最大需量功能。
最大值和最小值記錄:
實時統計有關參數(各相/線電壓、各相電流、有功功率、無功功率、視在功率、功率因數、頻率、不平衡度、THD)的最值信息，并記錄發生時刻。最值的清零可以在界面上直接操作。
越限報警:
用戶可以選擇某個參數作為監測對象(監測對象包括電流、電壓、THD等各種參數)，對其設定高低限和延遲時間，當參數超過設定的條件時報警被啟動，報警時可以直接驅動數字輸出口動作，報警動作會被記錄下來。
電能質量，序分量及相角:
通過對電壓和電流的向量進行分解，可以獲取電壓電流矢量的序分量信息，包括正序分量、負序分量和零序分量，通過序分量信息計算可得到電壓不平衡度和電流不平衡度。用于電能質量分析，此外還可以計算出電壓電流相對A相的相角信息，這些信息都以圖形文字方式直接在彩屏上顯示出來。
電能質量，諧波:
可實時監測電流和電壓2-63次諧波，并提供總諧波，分次諧波，奇次諧波，偶次諧波等，電話干擾系數,電流K系數，波峰系數等全面的電能質量參數。分次諧波在界面上可以數值顯示及頻譜柱狀圖顯示。
波形顯示及錄波:
可以實時呈現電流電壓的波形,并根據設定條件存儲波形，最多可以存儲10條。

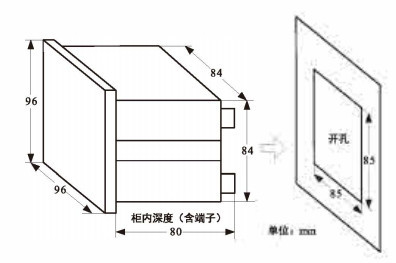

安裝尺寸
端子定義
上排端子
| 輔助電源 | 開關量輸入 | 通用通道 | 通訊 | ||||||||
| FG | L | N | DI1 | DI2 | COM | O11 | O12 | O21 | O22 | A+ | B- |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
中排端子（選配）
| 輔助電源 | 開關量輸入 | 通用通道 | 通訊 | |||||||||||
| O31 | O32 | O41 | O42 | O51 | O52 | O61 | O62 | COM | DI5 | DI6 | DI7 | DI8 | D- | D+ |
| 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 |
下排端子
| 電壓測量輸入 | 電流測量輸入 | ||||||||
| V1 | V2 | V3 | VN | I11 | I12 | I21 | I22 | I31 | I32 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
產品詢價
